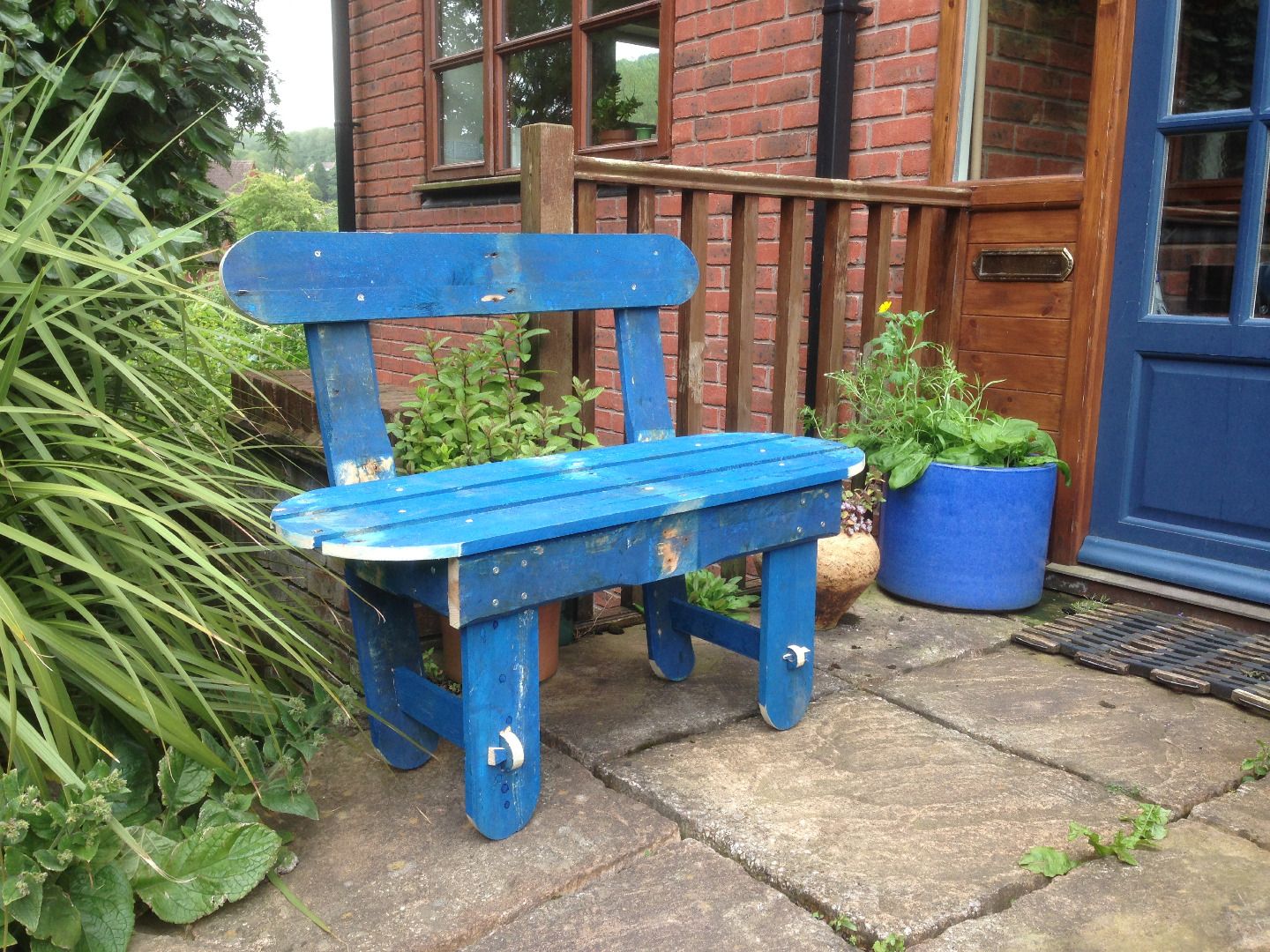

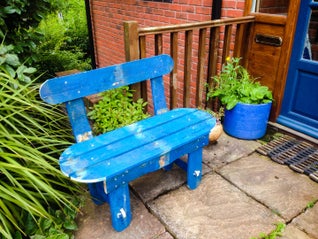

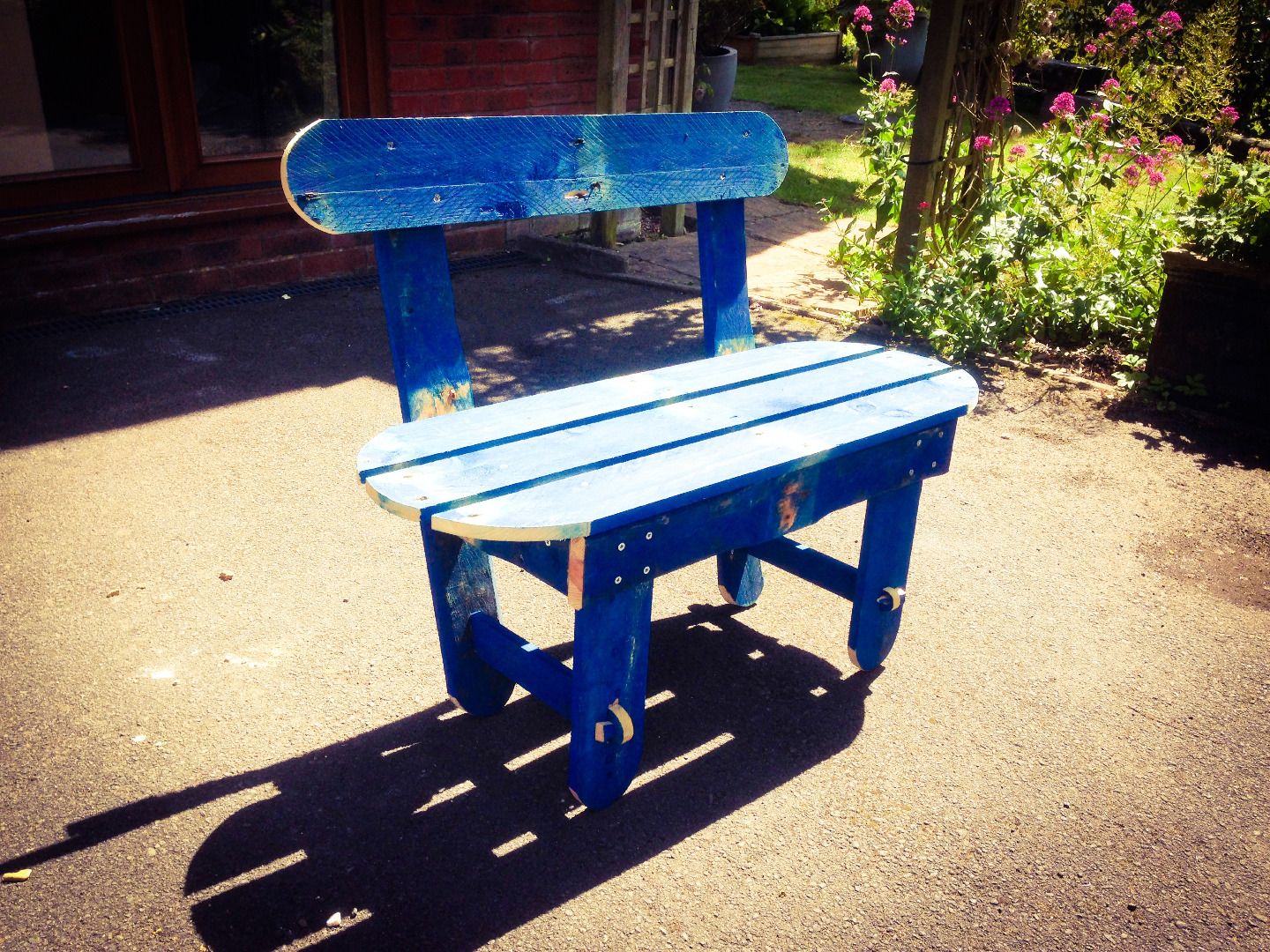

Banco de jardim de paletes

Por gruxton em Paletes de Oficina

5.280

150

Destaque

Publicado em 31 de julho de 2015

2 Mais imagens

Deram-me esta palete azul, que por acaso são as paletes mais fortes do mundo construídas pela CHEP. Foi um pouco difícil separar, mas eles têm mais (e melhor qualidade) madeira, o que é útil.

Eu esbocei uma ideia para o banco e depois meio que inventei à medida que avançava, então, infelizmente, isso é mais um guia do que instruções específicas.

Materiais:

Palete

24 parafusos longos para estrutura do assento - usei uma combinação de 10 x 3" e 10 x 4"

4 parafusos curtos para o suporte traseiro - 10 x 1"

Ferramentas:

Malho e martelo para quebrar paletes, muitos guias on-line para isso.

Quebra-cabeça

Serra manual

Furadeira elétrica

Peças de perfuração, incluindo uma pia, se possível, para colocar os parafusos na estrutura

Cola de madeira

Grampos ou um par extra de mãos para ajudar a segurar as peças no lugar.

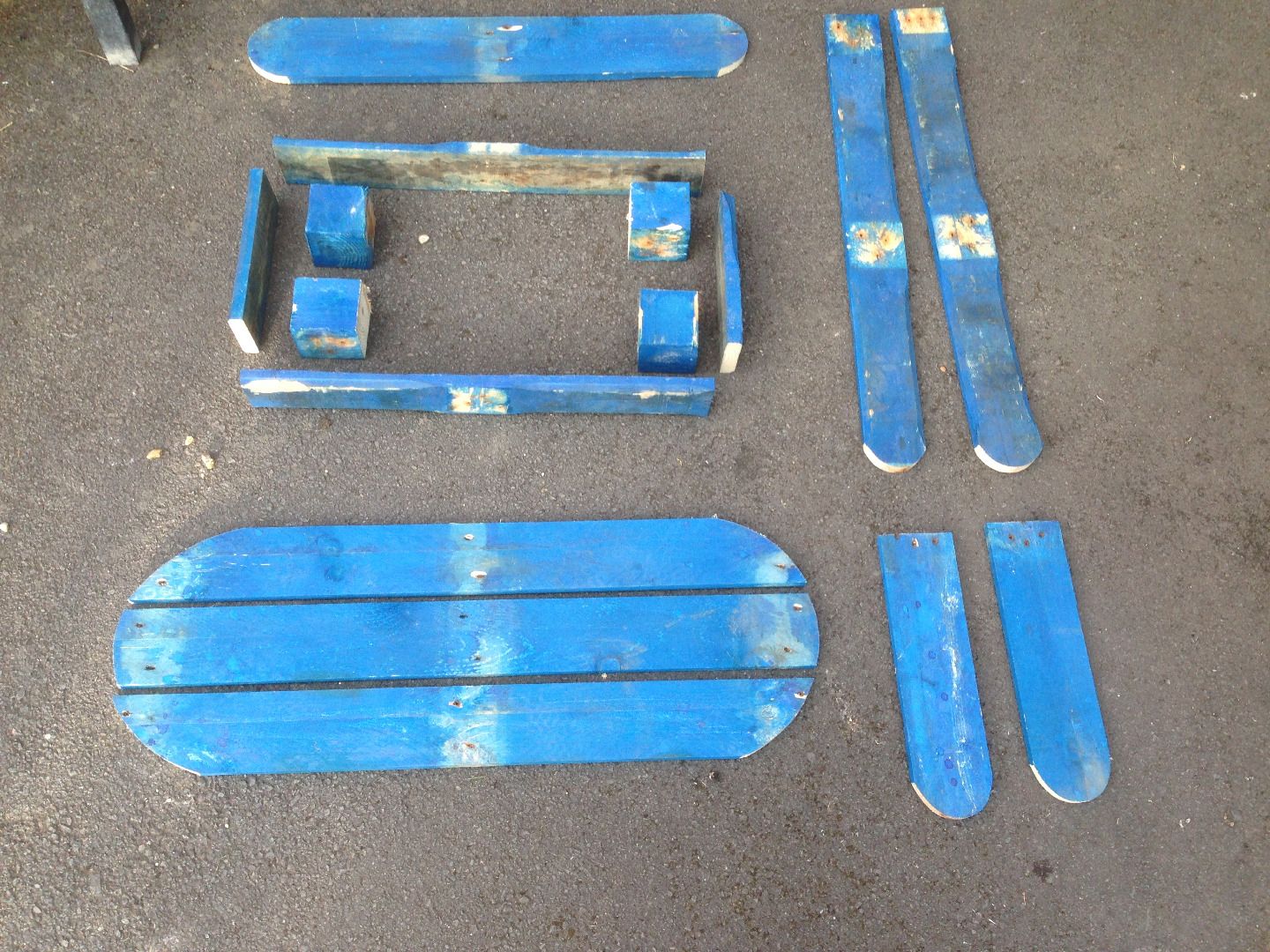

Etapa 1: Corte da estrutura principal

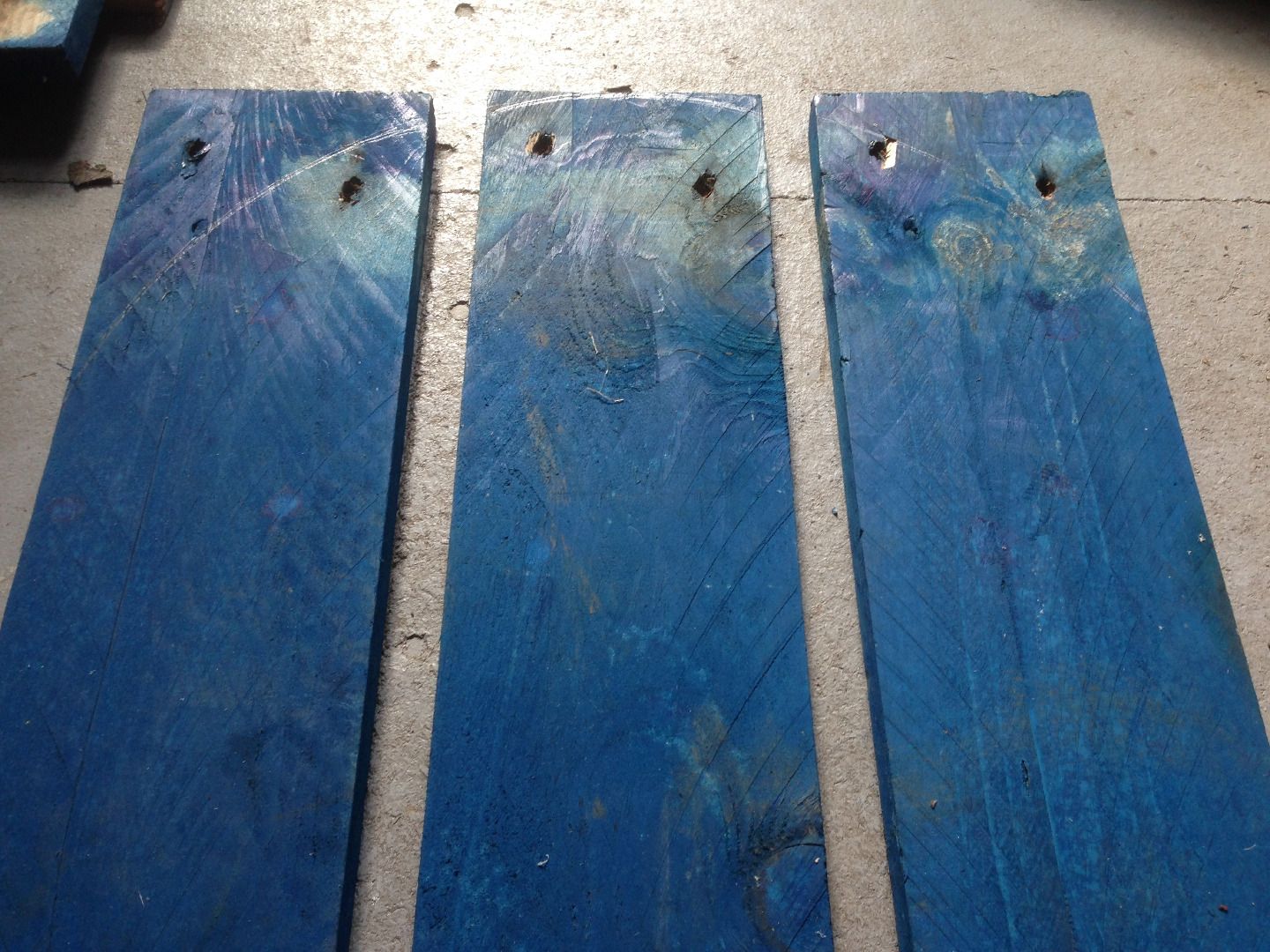

Para o assento usei 3 peças do centro superior da palete que tinham cerca de 1m de comprimento e 100mm de largura.

Coloquei 2 peças da mesma espessura (16mm) entre as três e depois desenhei um semicírculo em cada extremidade com um raio de metade da largura do assento.

Este foi então cortado usando um quebra-cabeça.

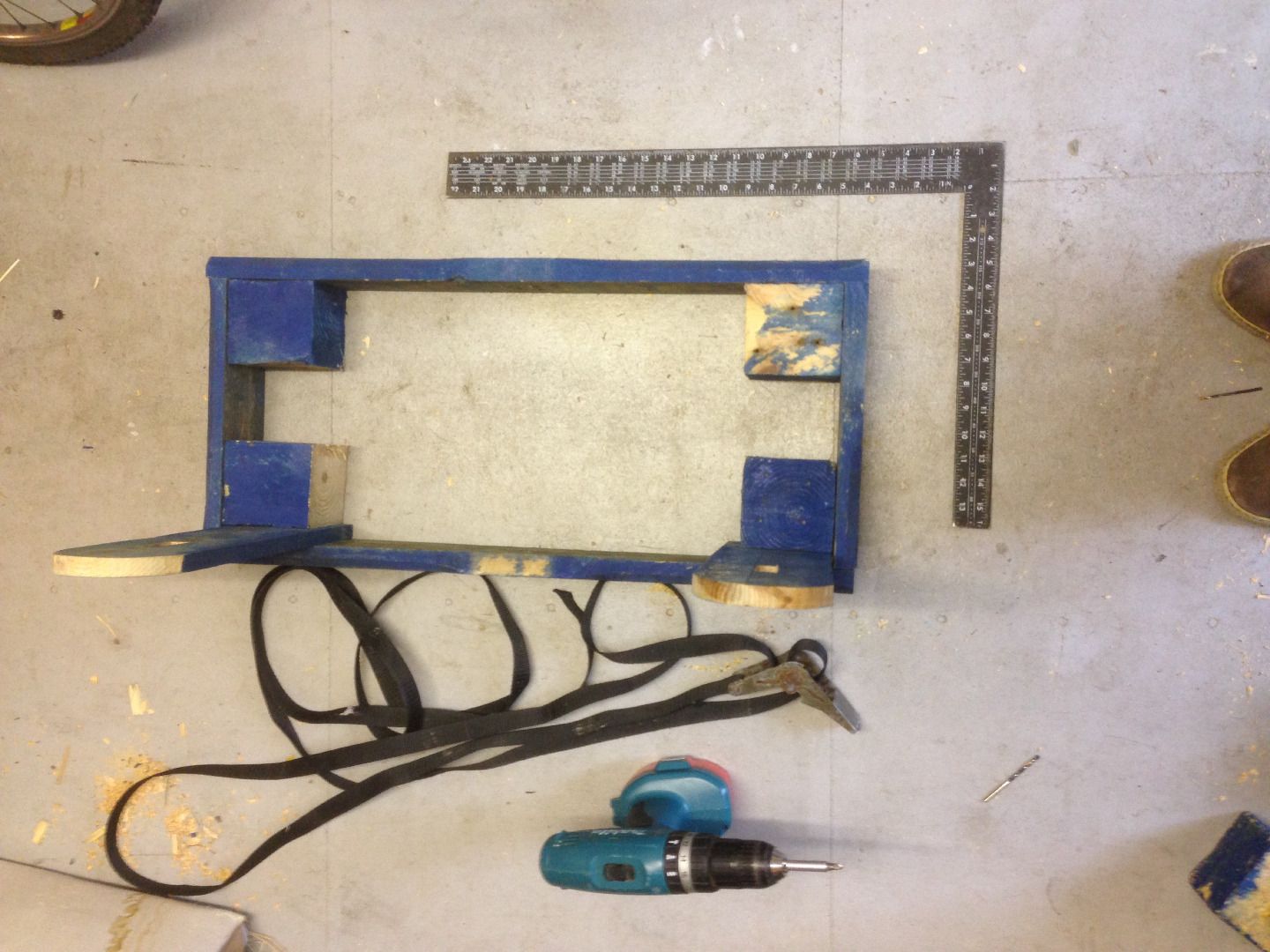

Para a estrutura de suporte usei peças um pouco mais grossas do fundo do palete. Cortei as peças para fazer uma caixa com o comprimento um pouco menor que a borda reta do assento (~660mm x 330mm).

Os blocos do palete foram usados para apoiar os cantos.

para as pernas dianteiras eu cortei um par de peças do topo do palete para 420mm e depois desenhei uma curva de raio 50mm (meia largura da seção) para o pé. Este foi então cortado usando serra como antes.

Para as patas traseiras cortei pedaços do fundo do palete até 800mm e cortei os pés como para as patas dianteiras.

As peças de borda para a parte superior do palete eram um pouco maiores, aproximadamente 120mm, então usei uma dessas para o apoio de costas.

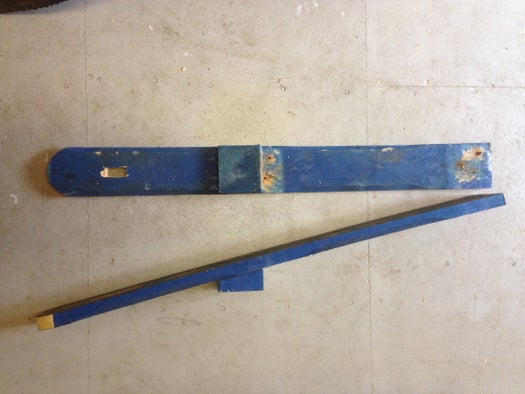

Etapa 2: recursos adicionais das pernas

Para adicionar suporte, decidi introduzir alguns reforços na parte inferior das pernas.

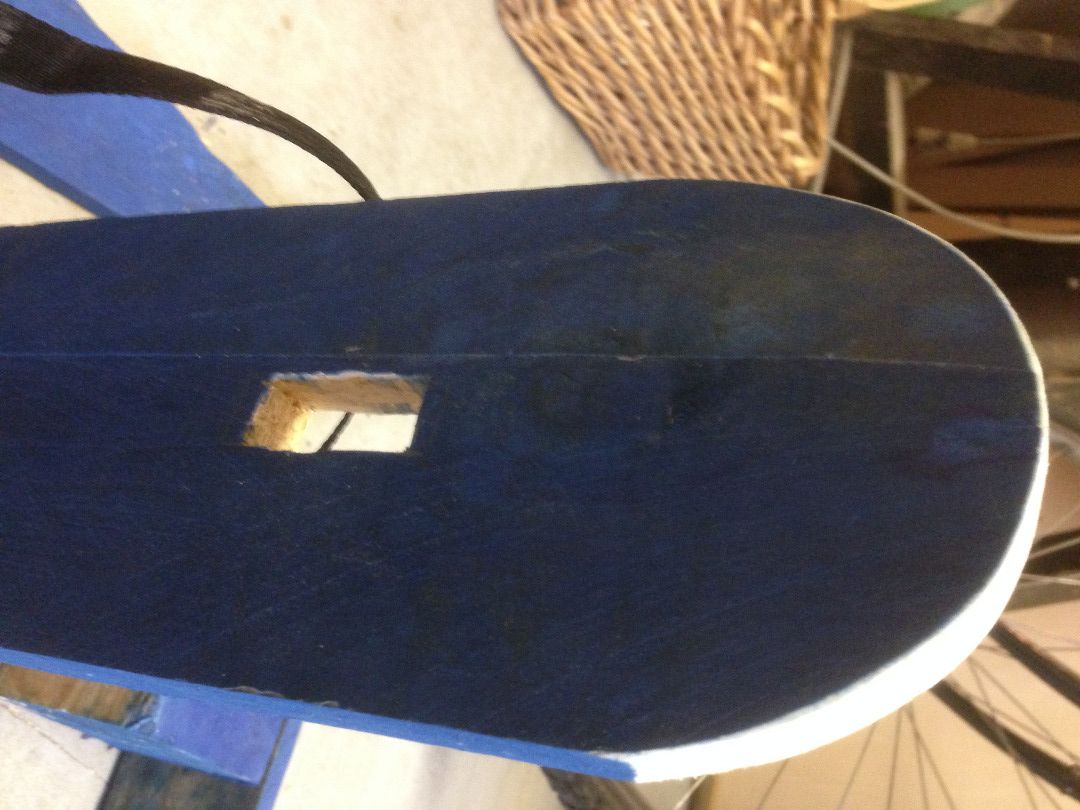

Fiz um encaixe áspero e espiga usando a broca para fazer alguns furos e depois cortei o encaixe com o quebra-cabeça.

chaves foram feitas para ter cerca de 50 mm de altura e 400 mm de comprimento.

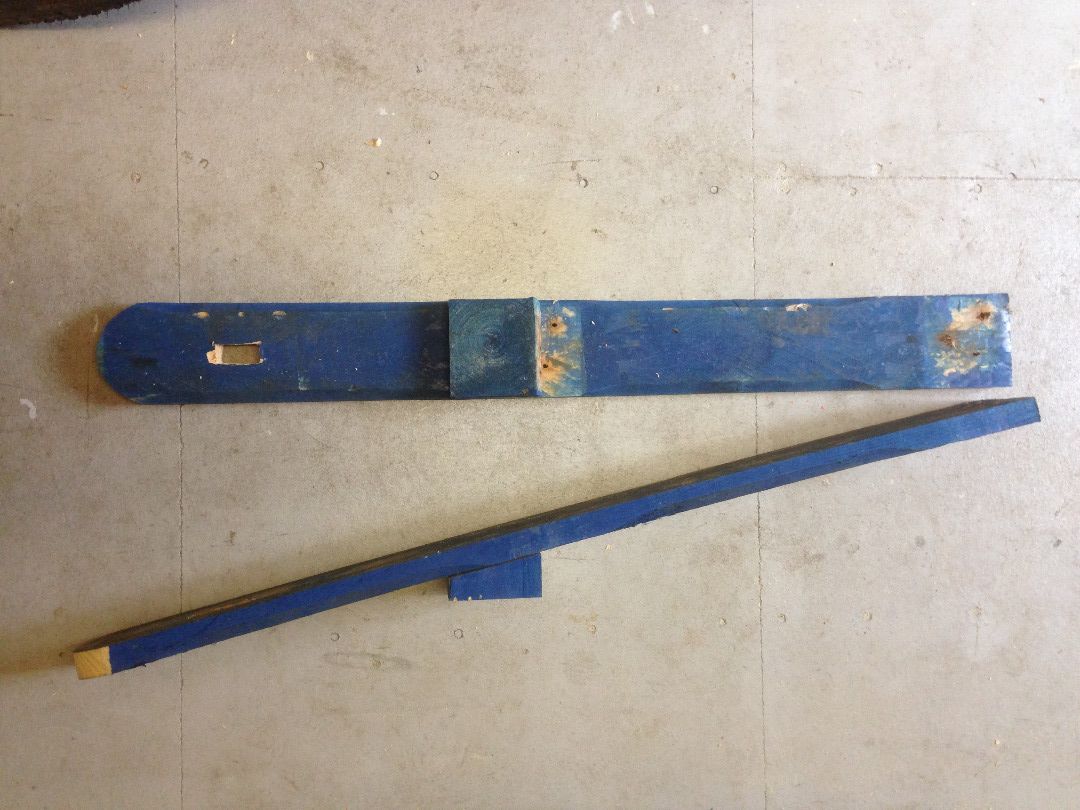

Eu também cortei um bloco para 60 x 100 x 100mm. Ao longo do lado de 60mm eu cortei o bloco em um ângulo que vai de 20mm em uma borda a 40mm na outra para deixar dois blocos angulados idênticos para colar nas pernas traseiras. Eu usei um nível neste ponto para descobrir onde colar os blocos.

Um encaixe foi cortado para as patas traseiras, e eu usei um cinzel para ajustar o ângulo para permitir que a espiga viesse em linha reta.

As espigas foram cortadas permitindo a espessura da perna + meia espessura da cinta = 41mm. A espiga foi então curvada para combinar com o resto do design.

Etapa 3: Fixação do quadro

Usando uma cinta de teto e um quadrado, a estrutura foi fixada no lugar com parafusos.

Embora um pouco difícil de ver na imagem, lembre-se de anexar as pernas dianteiras neste ponto também, caso contrário, elas podem parecer estranhas fixadas na frente do quadro.

As pernas traseiras foram então aparafusadas no lugar com o bloco angulado fixado na parte de trás da estrutura de suporte em linha com os blocos de canto. NOTA, neste ponto você também precisa ter as suspensórios entre as pernas, pois será difícil encaixar mais tarde.

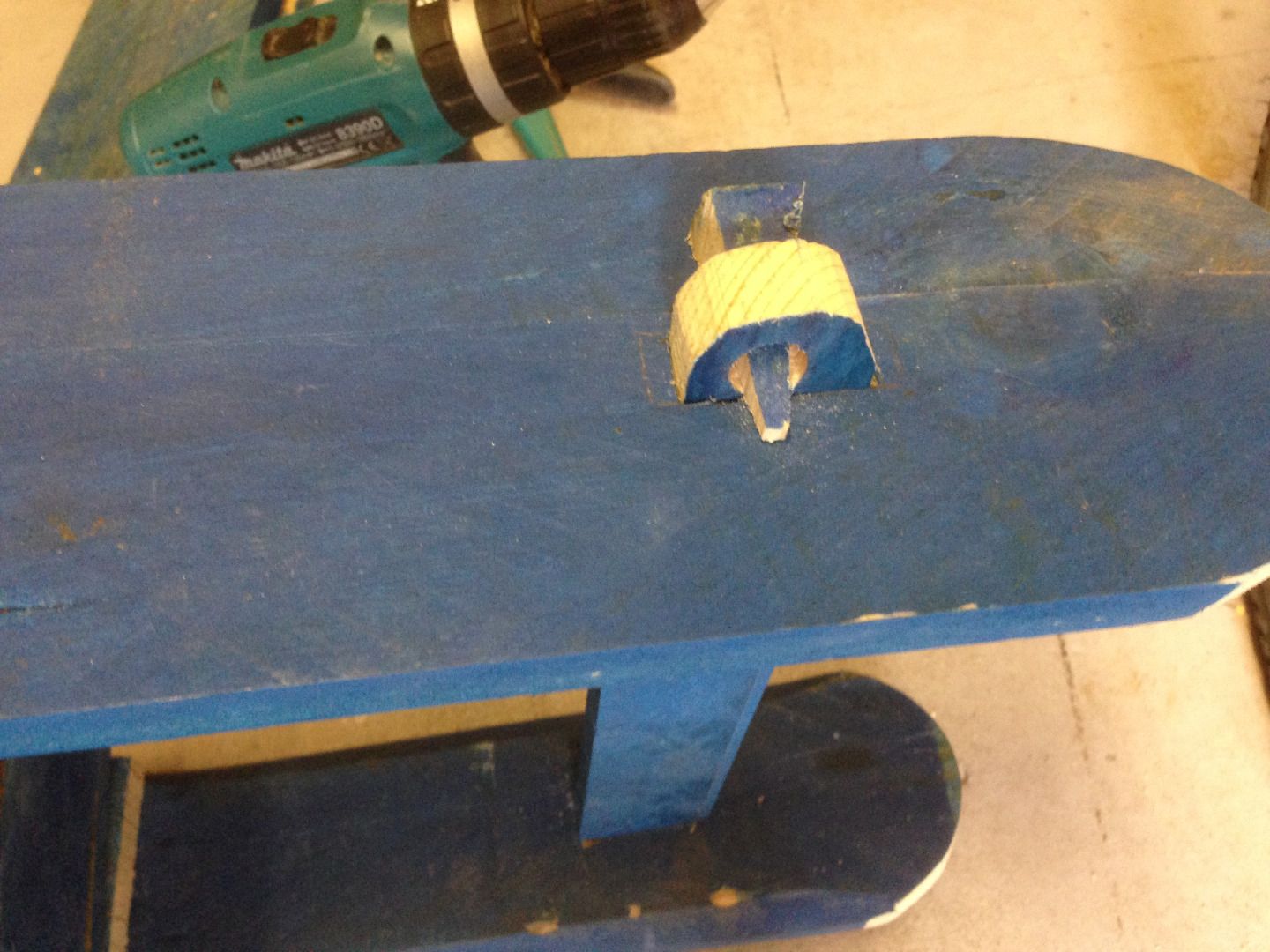

Eu cortei alguns pinos de prisma/triangular e fiz furos na espiga e depois martelei os pinos para prender.

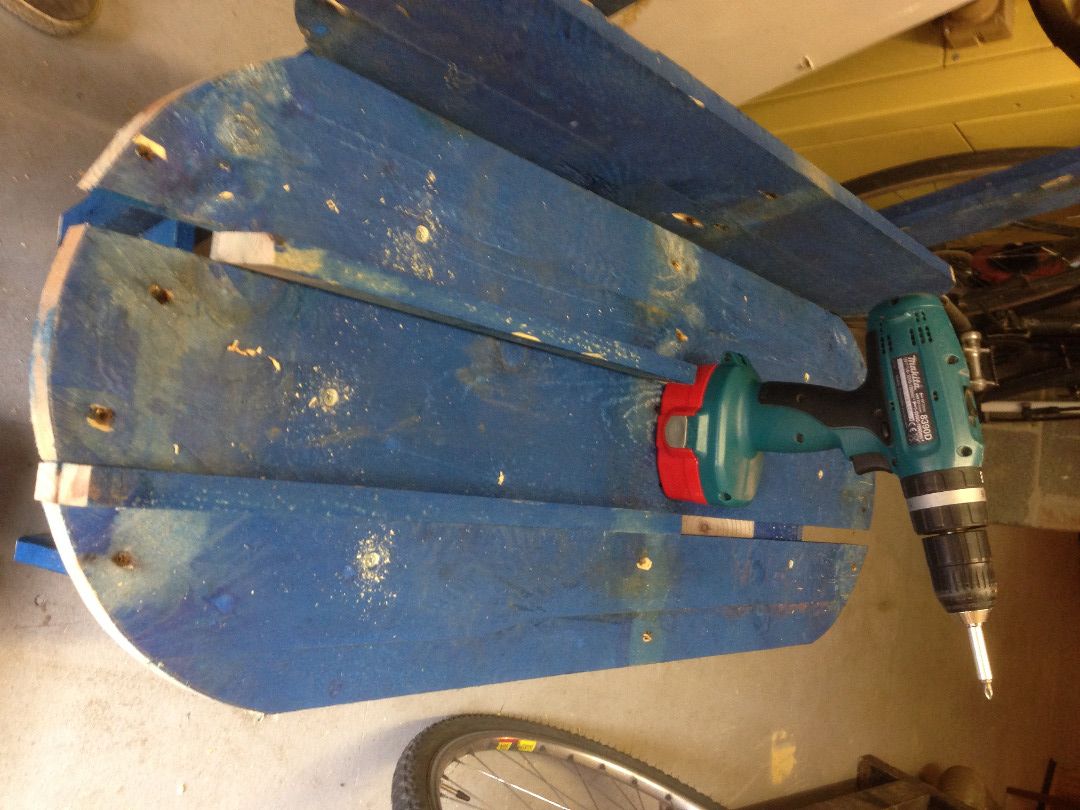

O assento pode então ser parafusado no lugar, usando 2 peças novamente para garantir a separação entre as peças.

A parte traseira foi então fixada no lugar e aparafusada usando os parafusos mais curtos (comprimento do parafuso dependendo da espessura das peças usadas).
